Описание: ИРВИС-Ультра DN50
Чувствительный прибор для небольшого объекта

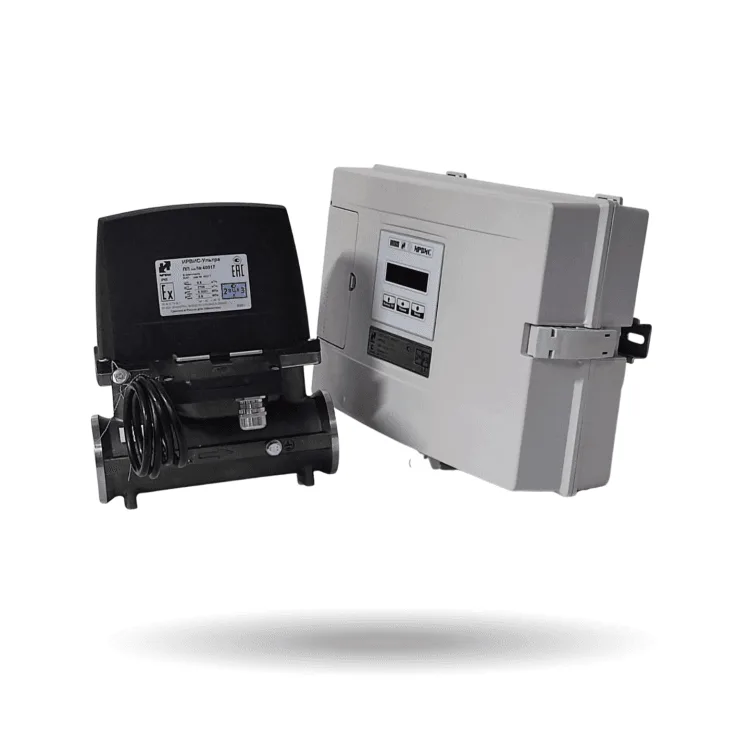

ИРВИС-Ультра DN50 (модель «Ультра DN50-100-АП») — ультразвуковой расходомер природного газа типоразмера G100 для газопровода DN50 с фланцевым присоединением. Производитель указывает для него производство, организации и АГЗС / заправочные станции.
На DN50 обычно работают небольшие производственные площадки и организации, а также заправочные объекты с умеренным потоком газа. Для всех них характерны резкие перепады нагрузки в течение суток — и здесь чувствительность прибора выходит на первый план.
Главная особенность модели в нашем каталоге — порог чувствительности 0,07 м³/ч. Это минимальный расход, который прибор способен зафиксировать. Для небольших объектов с неравномерной нагрузкой — дежурные горелки ночью, остановки на выходных, редкие пики — такой порог помогает не терять малые расходы.
Диапазон измерения по данным карточки — 0,5–2708 м³/ч, класс точности — 1 %. Рабочие границы для поставляемого исполнения обязательно сверяются с паспортом: именно паспортные значения закладываются в проект узла учёта.
Порог 0,07 м³/ч: что это даёт на практике
Представьте небольшое производство, где днём работают печь и сушильная камера, а ночью газ расходуют только дежурные горелки. Если прибор «не видит» слабый поток, ночное потребление выпадает из учёта, и баланс газа перестаёт сходиться. Низкий порог чувствительности снижает этот риск.
Важно различать порог чувствительности и нижнюю границу диапазона: между ними прибор уже реагирует на поток, но нормированные метрологические характеристики относятся к рабочему диапазону. Подробности — в паспорте.
Как работает ультразвуковой ИРВИС
Ультразвуковые датчики посылают импульсы через поток газа в двух направлениях. По течению сигнал приходит быстрее, против течения — медленнее; разница времени прохождения зависит от скорости газа. Электроника пересчитывает её в расход. В комплект входят датчики давления и температуры, а приведение объёма к температуре для модели заявлено.
Ультразвуковой метод не требует, чтобы газ приводил в движение какой-либо механизм, поэтому прибор отслеживает изменение скорости потока без задержки на разгон деталей. Количество измерительных лучей в карточке не указано — при сложной схеме трубопровода уточните требования к прямым участкам по паспорту.
Давление, температура и защита
| Параметр | Значение по данным карточки |
|---|---|
| Категории давления газа | низкое (до 5 кПа), среднее (5–300 кПа), высокое II категории (до 600 кПа) |
| Рабочее давление | 600–1600 кПа |
| Рабочая температура | от −40 до +250 °C |
| Степень защиты | IP65 — пыленепроницаемый, защита от струй воды |
| Питание | батарея; в комплекте аккумулятор |
| Цвет корпуса | серебристый |
| Страна производства | Россия |
Какие из этих значений относятся к вашему конкретному исполнению и условиям установки, подтверждает паспорт. Степень защиты IP65 означает пыленепроницаемый корпус, защищённый от струй воды; место установки при этом всё равно определяет проект.
Связь, комплект и заказ
Для передачи данных предусмотрены 2G, GPRS/GSM 900/1800, RS-232 и RS-485: беспроводной канал удобен для удалённых точек, проводные интерфейсы — для подключения к оборудованию и диспетчеризации на месте. В комплект входят прибор, коробка, паспорт, инструкция, аккумулятор, датчики давления и температуры, соединительный кабель, штуцеры, прокладки и измерительные трубы.
Ресурс элементов питания и схема подключения соединительного кабеля приведены в документации производителя.
Если вы подбираете расходомер на тот же диаметр DN50, сравните его с двухлучевым ультразвуковым TurboFlow UFG-F-50 с диапазоном 1,4–280 м³/ч. Тот же типоразмер G100, но под трубу DN80 — у Ultramag-80-G100. Вся линейка ИРВИС — на странице бренда IRVIS.
Пришлите опросный лист: Qmin и Qmax, рабочее давление, температуру газа, требования к передаче данных. B2B-отдел подтвердит исполнение, цену, наличие и условия доставки по Ташкенту и регионам. Монтаж, пусконаладку и опломбирование выполняет только специализированная организация по проекту.
