Описание: Smart GM G40 с GSM-модемом
Где уместен Smart GM G40
Типоразмер G40 закрывает нагрузку, которая уже велика для коммерческих счётчиков G25, но ещё не требует фланцевого расходомера большого диаметра. Типичные объекты — котельная небольшого предприятия, производственный цех с газовыми горелками, пищевое производство с печами, административное здание с собственной газовой котельной. Измеряемая среда — природный газ.
В карточке товара указан класс низкого давления (до 5 кПа); допустимое рабочее давление для вашего узла учёта уточняйте по паспорту прибора — мы проверим его при подборе. Присоединение резьбовое, условный диаметр DN50, межосевое расстояние 180 мм. Это удобно при замене счётчика на действующем вводе, если проект допускает такую строительную длину. Другие модели этого типоразмера собраны на странице счётчиков газа G40.
Метрология в цифрах
| Параметр | Значение |
|---|---|
| Диапазон измерения | 0,4–65 м³/ч |
| Qmin / Qnom / Qmax | 0,4 / 40 / 65 м³/ч |
| Порог чувствительности | 0,1 м³/ч |
| Класс точности | 1,5 % |
| Давление газа | класс низкого давления (до 5 кПа); допустимое рабочее давление уточняется по паспорту прибора при подборе |
| DN / присоединение | 50 мм, резьба |
| Рабочая температура | от −30 до +55 °C |
| Степень защиты | IP65 |
Широкий диапазон важен для объектов с неравномерным потреблением: летом котельная может работать только на горячее водоснабжение, зимой — на полную мощность. Низкий порог чувствительности позволяет фиксировать даже малый расход, например работу одной горелки на минимальном режиме.
GSM-модем и приведение к температуре
Встроенный модем передаёт данные по сети GPRS/GSM 900/1800, антенна входит в комплект. Энергетику предприятия не нужно ежемесячно ходить к счётчику: показания собираются дистанционно, а история потребления помогает увидеть перерасход и спланировать закупку газа.
Счётчик выполняет термокоррекцию — приводит измеренный объём к стандартной температуре; датчик температуры включён в поставку. Зачем это нужно и как влияет на итоговые кубометры, мы разобрали в статье о термокоррекции в газовых счётчиках.
Питание батарейное, отдельная линия электропитания к месту установки не требуется. Корпус с защитой IP65 — пыленепроницаемый и выдерживает струи воды, поэтому подходит для шкафов учёта и производственных помещений. Срок службы по данным производителя — 15 лет.
Подбор по проектным данным
Промышленные счётчики мы подбираем по опросному листу или по проекту газоснабжения. Чтобы подтвердить, что G40 подходит именно вашему объекту, пришлите:
- минимальный и максимальный часовой расход газа (Qmin–Qmax) с учётом всего оборудования;
- рабочее давление в точке установки;
- условный диаметр газопровода и тип присоединения;
- температуру газа и условия в месте монтажа (помещение, шкаф, улица);
- длины прямых участков до и после счётчика, предусмотренные проектом.
Если максимальный расход близок к 65 м³/ч или ожидается рост мощности, параллельно рассчитаем вариант следующего типоразмера.
Обратная ошибка встречается не реже: счётчик с большим запасом по Qmax работает в самом начале шкалы, где погрешность выше. Поэтому мы смотрим на весь профиль нагрузки — от ночного минимума до зимнего пика — и только потом подтверждаем типоразмер. Если объект питается от собственного ГРП, укажите давление после регулятора.
Комплект поставки и монтаж

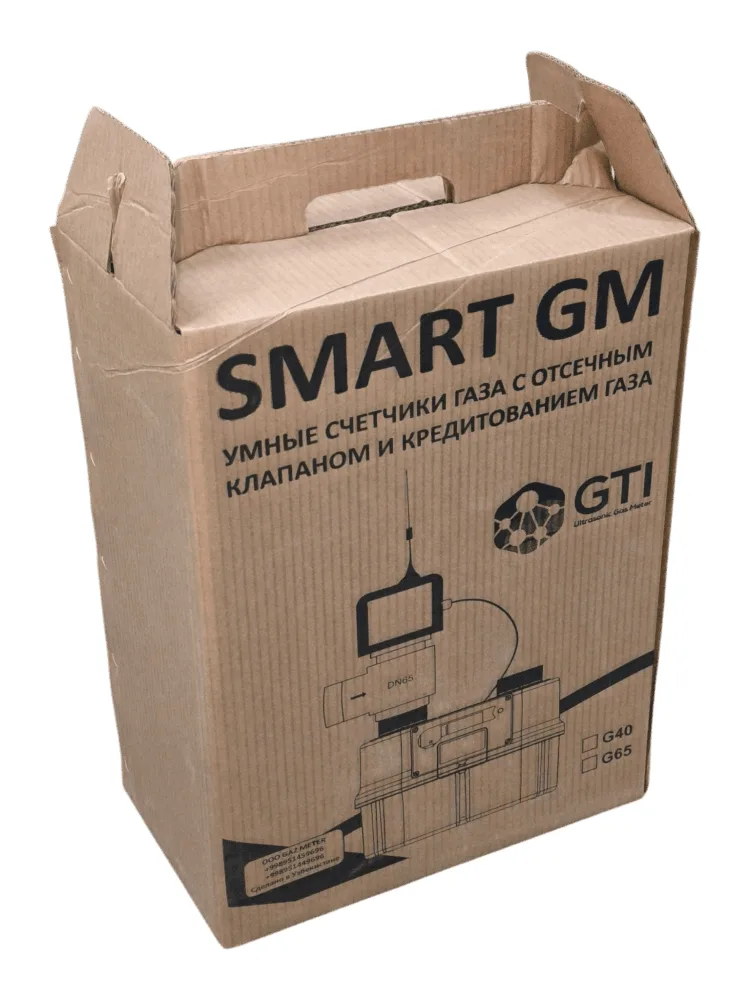

В коробке — счётчик, паспорт, инструкция, сертификат, гарантийный талон, антенна, датчик температуры и прокладки. Есть гарантия. Масса прибора — около 5 кг, габариты 330 × 167 × 244 мм, страна производства — Узбекистан. Доставка — по Ташкенту и в регионы Узбекистана, условия и сроки уточняйте по телефону.
Установку, пусконаладку и опломбирование выполняет только специализированная организация по проекту и требованиям паспорта производителя: она же проверяет прямые участки и соблюдение условий монтажа. Как в целом устроен учёт на предприятиях, читайте в материале о промышленном учёте газа.
