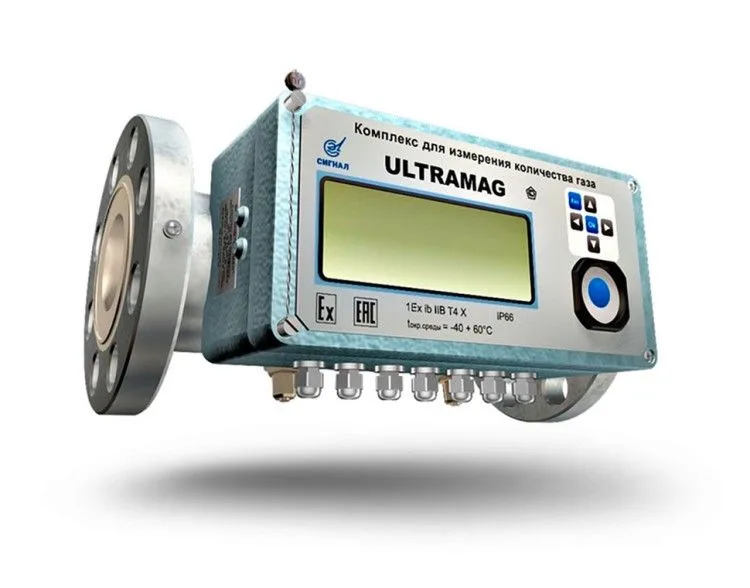

Описание: Ultramag-40-G25, DN40
Расходомер DN40 для небольших котельных
Ultramag-40-G25 — самый компактный расходомер линейки Ultramag в нашем каталоге. Типоразмер G25 соответствует нагрузке небольшой котельной, мастерской или производственного участка. Ориентировочно это до 350–370 кВт суммарной мощности газового оборудования (расход природного газа ≈ мощность в кВт / 9,3); точнее — по паспортам котлов и горелок.
Типичные места установки — котельная административного здания, небольшая теплица или сушильная камера, цех пищевого производства, мастерская с газовыми печами. Во всех этих случаях нагрузка заметно меняется по сезонам, поэтому важна не только верхняя граница 40 м³/ч, но и нижняя — 0,4 м³/ч, до которой прибор продолжает измерять.
Почему не обычный коммерческий G25 с резьбой? Этот прибор выпускается с фланцевым присоединением и ориентирован на производственные объекты и организации. Его выбирают, когда проект узла учёта предусматривает фланцевую арматуру, а также когда предприятие хочет единую линейку приборов одного производителя — от малых вводов до DN100 и DN150. Все модели собраны на странице бренда Ultramag, а другие счётчики этого типоразмера — в разделе G25.
Что указано в характеристиках
- тип: ультразвуковой расходомер газа, измеряемая среда — природный газ;
- модель: 40-G25-1:160-2-1a-L, типоразмер G25;
- диапазон измерения: 0,4–40 м³/ч;
- условный диаметр DN40, присоединение фланцевое;
- дистанционная передача данных: есть;
- приведение объёма к температуре: не выполняется;
- питание от батареи;
- объекты установки: производство, организации; страна производства — Россия.
Рабочее давление и конкретные интерфейсы связи в данных этой позиции не указаны. Перед поставкой мы сверяем их по паспорту поставляемого исполнения, чтобы они совпали с требованиями вашего проекта, — поэтому при запросе обязательно сообщите давление в точке установки и систему, в которую должны уходить данные.
Фланцы вместо резьбы: что это меняет
Фланцевое соединение — привычный вариант для промышленных узлов учёта. Оно хорошо сочетается с фланцевой запорной арматурой и фильтрами, а прибор при необходимости обслуживания снимается без воздействия на резьбу трубы.
Обратная сторона — для монтажа нужны ответные фланцы, крепёж и прямые участки нужной длины до и после расходомера. Всё это закладывает проектная организация по паспорту производителя, а устанавливает, запускает и пломбирует прибор только специализированная организация. Самостоятельная установка не допускается. Если газопровод на вводе другого диаметра, переходы и их расположение также определяет проект.
Без термокоррекции: как это учитывать
В этом исполнении объём не приводится к стандартной температуре. Если проект или газоснабжающая организация требуют учёт в стандартных условиях, решение принимается на уровне всего узла учёта, например с использованием корректора. Чем отличается рабочий объём от приведённого, мы объяснили в статье о термокоррекции.
Для внутреннего учёта на отдельном участке, где важна динамика потребления, а не коммерческий объём, прибор без температурного приведения часто вполне достаточен. Окончательное решение остаётся за проектом. Например, когда нужно отслеживать расход отдельной печи или сушилки по сменам.
Как заказать подбор
Подбор выполняет наш B2B-отдел по опросному листу или проектной документации. Пришлите:
- минимальный и максимальный часовой расход газа (Qmin–Qmax);
- рабочее давление в точке установки;
- условный диаметр газопровода и тип присоединения;
- температуру газа и место монтажа;
- длины прямых участков по проекту;
- требования к передаче данных и системе их сбора.
В комплект входят расходомер, паспорт, инструкция и прокладки. Есть гарантия. Цену узнайте по телефону или в Telegram; доставка — по Ташкенту и в регионы Узбекистана, условия уточняйте у менеджера. Как устроен учёт газа на предприятиях, читайте в материале о промышленном учёте.
