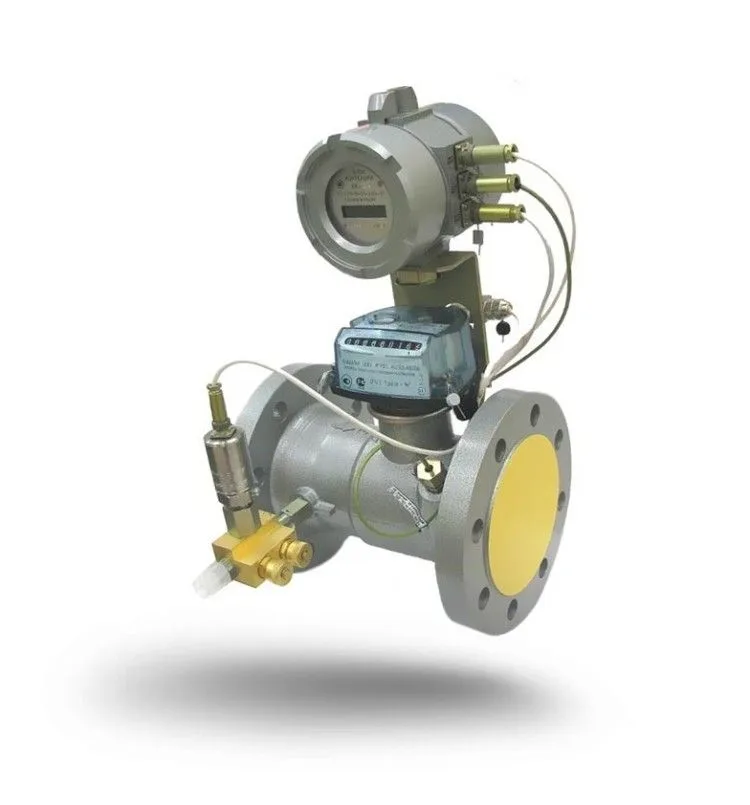

Описание: СТГ-80/400, DN80
Самый «широкий» вариант на DN80
СТГ-80/400 измеряет расход от 13 до 400 м³/ч — это наибольшая верхняя граница среди моделей STG на DN80 в нашем каталоге. При этом нижняя граница остаётся невысокой, так что прибор охватывает интервал примерно 1:30. Модель предназначена для производства и внутреннего учёта.
Главная причина выбрать именно её — запас. Предприятие, которое сегодня потребляет 150–200 м³/ч, но планирует новые линии или вторую смену, может собрать узел учёта один раз и не менять расходомер при росте нагрузки, пока пик не выйдет за 400 м³/ч.
Внутренний учёт на такой модели обычно организуют на крупном отводе: к цеху с печами, сушильным камерам или группе газоиспользующих агрегатов на производственной площадке. Батарейное питание позволяет разместить прибор там, где нет удобной точки подключения к электросети.
Как спланировать запас по расходу
Запас имеет смысл, только если нижняя часть диапазона при этом не страдает. Перед заказом сопоставьте три цифры: текущий минимум, текущий пик и ожидаемый пик после расширения. Если все они попадают в 13–400 м³/ч, модель закрывает и нынешний режим, и будущий.
- Соберите почасовые данные или паспортные мощности газоиспользующего оборудования.
- Оцените минимальный расход в ночные часы и выходные — он не должен опускаться ниже 13 м³/ч.
- Добавьте мощность оборудования, которое планируется подключить.
- Сверьте результат с диапазоном прибора и рабочим давлением по проекту.
Если будущий пик превышает 400 м³/ч, логичнее сразу смотреть на DN100 — например, СТГ-100/650 с диапазоном 20–650 м³/ч. Окончательное решение принимается вместе с проектировщиком, потому что смена диаметра затрагивает всю обвязку узла.
Турбинный принцип и требования к потоку
Газ, проходя через расходомер, вращает турбинное колесо, а электроника считает обороты и переводит их в объём. Чем выше скорость потока, тем быстрее вращение, поэтому прибор напрямую «чувствует» изменение нагрузки на объекте.
Точность турбинного счёта зависит от того, насколько ровно газ подходит к колесу. Изгибы, тройники и арматура перед прибором искажают поток, поэтому прямые участки и место установки задаются паспортом и проектом. Не пытайтесь сократить их ради компактности узла — это решает только проектировщик.
Помните и о том, что нормированный результат турбина даёт только внутри своего диапазона. Поэтому даже при выборе «с запасом» минимальный расход объекта нельзя упускать из виду.
Комплектация и данные модели
| Параметр | Значение |
|---|---|
| Модель | ki-STG-TS-2-B-80/400-10A-I-M-L |
| Диапазон измерения | 13–400 м³/ч |
| Условный диаметр | DN80 |
| Присоединение | фланцевое |
| Дистанционная передача данных | есть |
| Термокоррекция | нет |
| Питание | батарея |
| Страна производства | Россия |
| Комплект | прибор, коробка, паспорт, инструкция, штуцеры, прокладки |
Прибор работает от батареи и поддерживает дистанционную передачу данных — способ подключения к вашей системе учёта уточняется по проекту. Приведения объёма к температуре в этой модели нет. Ответные фланцы в комплект не входят.
Паспорт и инструкция из комплекта понадобятся на двух этапах: при проектировании — ради монтажных требований и характеристик, и при эксплуатации — ради правил обслуживания и снятия показаний. Храните их вместе с остальной документацией узла учёта.
Как мы подбираем расходомер
B2B-отдел подбирает промышленный учёт по опросному листу или проектным данным. Инженер проверит диапазон, давление и диаметр, а при сомнениях сравнит СТГ-80/400 с соседними исполнениями из линейки STG. Цену, наличие и условия доставки по Ташкенту и регионам уточним по телефону или в Telegram.
Монтаж, пусконаладку и опломбирование выполняет специализированная организация по согласованному проекту. Обзор других приборов для предприятий — в разделе промышленные расходомеры газа.
