Расходомеры газа STG

Как читать обозначение СТГ

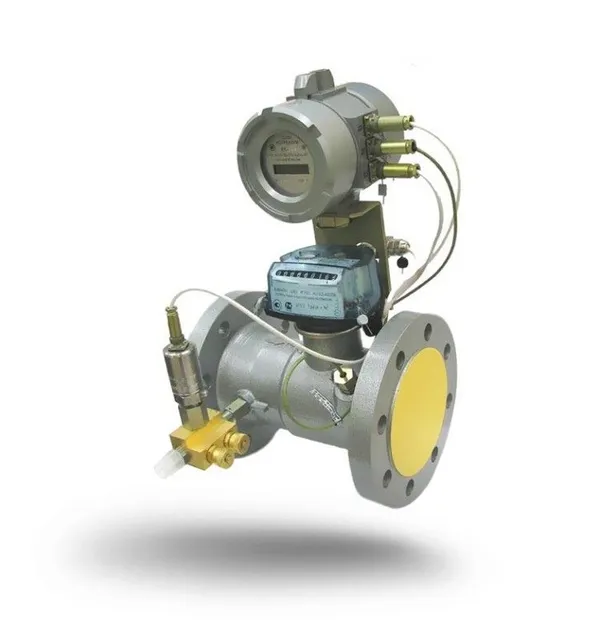

В названии вида СТГ-80/400 первая цифра — условный диаметр в миллиметрах, вторая — верхняя граница диапазона в м³/ч. У всех моделей, для которых диапазон указан в данных, вторая цифра с ним совпадает: СТГ-80/400 работает в диапазоне 13–400 м³/ч, СТГ-150/1000 — 32–1000 м³/ч. Полные заводские обозначения, например ki-STG-TS-2-B-80/400-10A-I-M-L, приведены в карточках моделей. Для СТГ-100/250 диапазон в данных не приведён, поэтому его нижнюю границу стоит уточнить у консультанта до заказа.

Модели STG в каталоге

Турбина: сильные стороны и ограничения

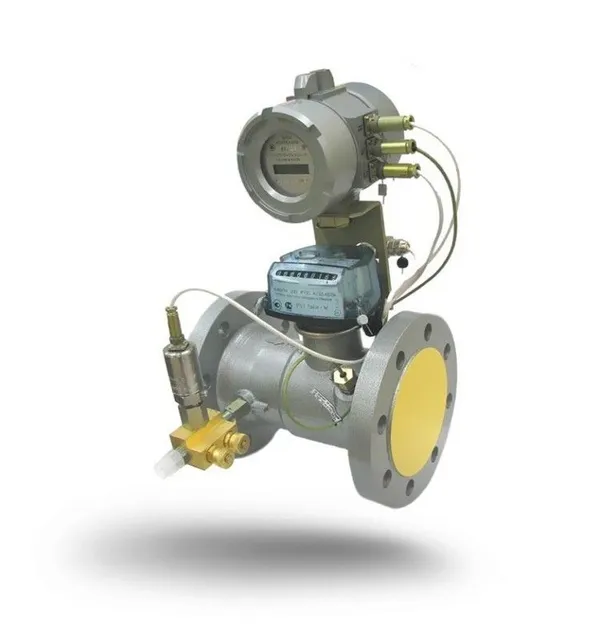

Турбинный расходомер считает газ по вращению турбинки в потоке. Поэтому у него есть нижняя граница, ниже которой учёт выходит за пределы диапазона: у СТГ-80/160 это 8 м³/ч, у СТГ-150/1600 — 50 м³/ч. Такие приборы хорошо подходят объектам с большим и относительно стабильным расходом — котельным в отопительный сезон, производственным линиям, работающим по графику.

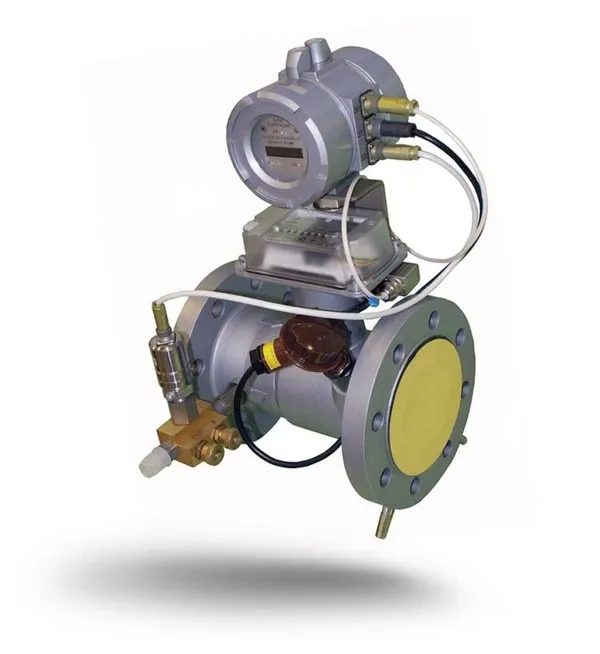

Особый случай — СТГ-80/250 с диапазоном 80–250 м³/ч. Он рассчитан на объект, где расход почти не опускается ниже 80 м³/ч. Если нагрузка ночью или летом падает сильнее, разумнее смотреть модели с более широким диапазоном, например СТГ-80/160 или СТГ-80/400.

Пример: котельная с сезонной нагрузкой

Допустим, зимой котельная потребляет до 300 м³/ч, а летом, когда работает только горячее водоснабжение, — около 25 м³/ч. СТГ-80/250 здесь не подходит дважды: его верхняя граница ниже зимнего пика, а нижняя — выше летнего расхода. СТГ-80/400 с диапазоном 13–400 м³/ч и СТГ-100/650 с диапазоном 20–650 м³/ч охватывают оба режима; выбор между ними решают диаметр газопровода и запас на рост нагрузки.

Как подобрать модель STG

1. Определите минимальный и максимальный часовой расход объекта по паспортам оборудования и режимам работы; ориентировочно расход равен мощности в кВт, делённой на 9,3.
2. Выберите модель, у которой оба значения попадают в диапазон с запасом: для крупной котельной это может быть СТГ-100/650, для объекта с расходом до 1600 м³/ч — СТГ-150/1600.
3. Сверьте диаметр с газопроводом: в линейке есть DN80, DN100 и DN150.
4. Решите, где будет вестись приведение объёма к стандартным условиям. У расходомеров СТГ термокоррекция в данных не заявлена; если она нужна в самом приборе, смотрите комплекс.

Комплекс СТГ-100/400

Комплекс СТГ-100/400 типоразмера G400 — единственный прибор линейки с заявленной термокоррекцией. Он рассчитан на среднее и высокое давление II категории, имеет интерфейсы GPRS/GSM, RS-232 и RS-485, в комплект входят сертификат и соединительный кабель. Это вариант для узла учёта, где нужно сразу получать приведённый объём и передавать данные в диспетчерскую.

STG или ультразвуковые расходомеры

Если расход объекта сильно меняется или бывает очень малым, сравните STG с ультразвуковыми приборами Ultramag, TurboFlow и ИРВИС-Ультра — у них нижняя граница диапазона значительно ниже. Все варианты собраны в разделе промышленных расходомеров газа, а общие принципы учёта на предприятиях разобраны в статье о промышленном учёте газа.

Подбор STG ведёт отдел B2B по опросному листу или проекту. Монтаж, пусконаладку и опломбирование выполняет специализированная организация или газоснабжающее предприятие. Позвоните или напишите в Telegram — уточним наличие и назовём цену.
