Описание: TurboFlow UFG-F-80, 2-лучевой
Модель для среднего потребителя

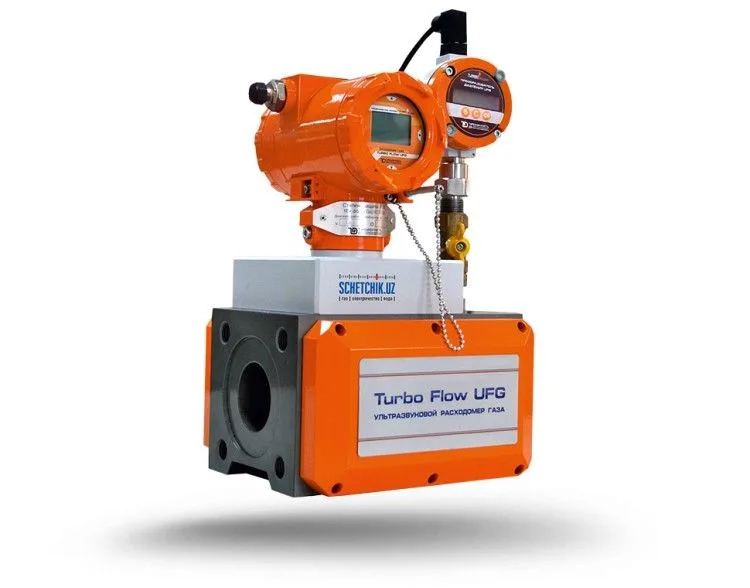

UFG-F-80 — двухлучевой ультразвуковой расходомер TurboFlow для газопровода DN80. Диапазон измерения — 3,5–700 м³/ч, то есть прибор охватывает нагрузки от небольшого дежурного потребления до уровня, характерного для заметного производственного объекта.
По данным производителя, модель предназначена для производства, организаций и АГЗС / заправочных станций. Это хороший вариант для объектов, которым уже тесно в DN50, но которые не нуждаются в трубе DN100: например, производственный корпус с несколькими линиями или организация с собственной котельной и технологическими потребителями.
Встроенный модем и датчики в комплекте делают UFG-F-80 удобным для организаций без собственной службы КИПиА: базовый набор оборудования для учёта и передачи данных приезжает вместе с прибором.
Для сравнения: младшая модель на DN50 закрывает до 280 м³/ч, а прибор на DN100 — до 1100 м³/ч. Если ваш пик близок к этим границам, обсудите с инженером, какой диаметр рациональнее.
Двухлучевое исполнение: в чём смысл
Лучом называют путь ультразвукового сигнала между парой датчиков — по сути, отдельный измерительный канал. Каждый луч «видит» скорость газа вдоль своей линии, а электроника объединяет результаты. Чем больше лучей, тем полнее прибор учитывает распределение скоростей по сечению трубы.
У UFG-F-80 лучей два. Такая схема рассчитана на места, где перед прибором выдержаны прямые участки и поток подходит выровненным. Если узел учёта приходится размещать в стеснённых условиях, после колен и арматуры, обычно рассматривают четырёхлучевое исполнение — UFG-F-080 с четырьмя лучами на тот же DN80 и тот же диапазон.
| Параметр | UFG-F-80 (2 луча) | UFG-F-080 (4 луча, T-1%) |
|---|---|---|
| DN | 80 | 80 |
| Диапазон, м³/ч | 3,5–700 | 3,5–700 |
| Число лучей | 2 | 4 |
| Термокоррекция | да | да |
Как ультразвук измеряет скорость газа
Датчики, установленные на корпусе под углом к оси трубы, поочерёдно излучают и принимают короткие ультразвуковые импульсы. Импульс, идущий по течению газа, преодолевает путь чуть быстрее, чем встречный. Разница времени пролёта растёт вместе со скоростью потока, а зная сечение трубы, прибор вычисляет объёмный расход.
Поскольку в проточной части нет вращающихся или трущихся деталей, результат не зависит от износа механики. Значение имеют качество потока на входе, требования паспорта к монтажу и корректная настройка при вводе в эксплуатацию.
Комплект для узла учёта
Поставка включает всё, что нужно для формирования измерительного участка: прибор, паспорт, инструкцию, датчики давления и температуры, встроенный модем, измерительные трубы, фланцы, штуцеры, прокладки, изоляцию (пенопласт) и программное обеспечение. Термокоррекция и дистанционная передача данных заявлены производителем, страна производства — Россия.
Назначение изоляции и программного обеспечения, а также порядок их использования описаны в документации производителя.
Подбор по опросному листу
Пришлите опросный лист или выдержку из проекта: Qmin и Qmax, рабочее давление, DN, описание участка трубопровода перед местом установки. По последнему пункту инженер подскажет, хватит ли двух лучей или стоит выбрать четырёхлучевое исполнение. Для действующих объектов полезны данные существующего учёта за год: они показывают реальные минимумы и сезонные пики лучше любых расчётов.
Общие принципы учёта на предприятиях собраны в статье о промышленном учёте газа, все модели для предприятий — в разделе промышленных расходомеров. Цену, наличие и доставку по Ташкенту и в регионы уточняйте по телефону или в Telegram. Монтаж и опломбирование — только силами специализированной организации по проекту.
