Расходомеры газа TurboFlow

Модели TurboFlow в каталоге

Диаметр и диапазон

Каждый следующий диаметр в серии примерно вдвое-втрое расширяет верхнюю границу: 280 м³/ч у DN50, 700 м³/ч у DN80, 1100 м³/ч у DN100 и 2400 м³/ч у DN150. Нижняя граница растёт вместе с диаметром — от 1,4 до 12 м³/ч. Поэтому выбирать стоит не по максимуму, а так, чтобы и минимальный, и пиковый расход объекта уверенно попадали в диапазон.

Ориентир для оценки — мощность газоиспользующего оборудования в кВт, делённая на 9,3. Например, котельная на 2,5 МВт при полной нагрузке потребляет около 270 м³/ч: это верхний край UFG-F-50 и комфортная середина диапазона UFG-F-80. Точные значения — по паспортам и проекту.

Пример: цех с переменной нагрузкой

Допустим, производство днём потребляет до 550 м³/ч, а ночью, когда работает только дежурное отопление, — около 15 м³/ч. UFG-F-50 не подходит по верхней границе в 280 м³/ч. UFG-F-150 избыточен: при диапазоне 12–2400 м³/ч ночной расход окажется у самой нижней границы. В диапазон UFG-F-80 (3,5–700 м³/ч) оба значения попадают с запасом; UFG-F-100 тоже их охватывает, но его верхняя граница для такого объекта лишняя. Если перед узлом учёта мало прямых участков, стоит сравнить двух- и четырёхлучевую версии DN80.

Два луча или четыре

Для DN80 и DN100 в каталоге есть по две версии — двухлучевая и четырёхлучевая с обозначением T-1% в названии. Число лучей — это количество ультразвуковых каналов, по которым прибор измеряет скорость газа. Чем их больше, тем полнее учитывается распределение скорости по сечению трубы, что полезно при неравномерном потоке — например, когда прямых участков перед прибором немного. Диапазоны у двух- и четырёхлучевых версий одного диаметра по данным совпадают.

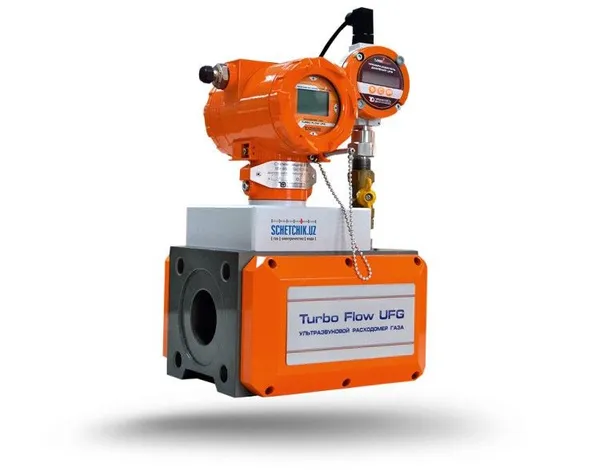

Четырёхлучевой UFG-F-080 и UFG-F-100 (T-1%) выбирают для узлов учёта, где важна точность в сложных условиях потока; двухлучевые версии подходят, когда условия монтажа стандартные. Окончательное решение принимают по проекту узла учёта.

Что входит в комплект

• датчики давления и температуры — для приведения объёма к стандартным условиям;
• измерительные трубы, фланцы, штуцеры и прокладки;
• программное обеспечение и изоляция из пенопласта;
• встроенный модем — у всех моделей, кроме двухлучевого UFG-F-100, где он в комплекте не указан;

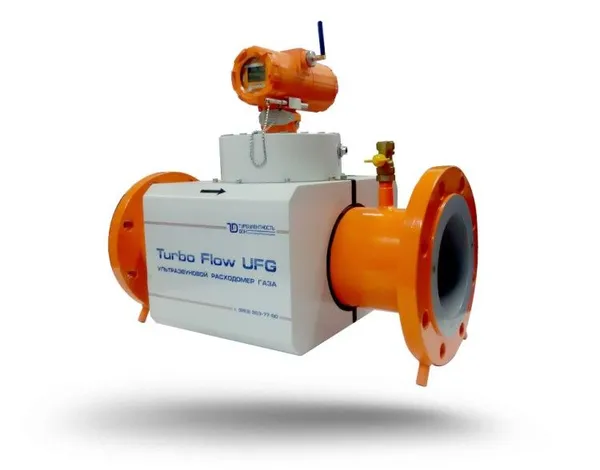

• у UFG-F-150 дополнительно соединительный кабель.

Как выбрать TurboFlow

1. Определите минимальный и максимальный часовой расход объекта и подберите диаметр, в диапазон которого попадают оба значения.
2. Для DN80 и DN100 решите, нужна ли четырёхлучевая версия: это зависит от условий потока на месте установки.
3. Проверьте, нужен ли модем в комплекте: у двухлучевого UFG-F-100 он не указан.
4. Уточните давление газа и место установки — эти данные нужны для опросного листа.

TurboFlow и другие расходомеры

В разделе промышленных расходомеров газа TurboFlow удобно сравнить с ультразвуковыми Ultramag и ИРВИС-Ультра и турбинными СТГ. От СТГ серию отличает более низкая нижняя граница диапазона при сопоставимых диаметрах, от большинства расходомеров Ultramag в каталоге — комплект с датчиками давления и температуры и измерительными трубами. Подбор ведёт отдел B2B по опросному листу или проекту; монтаж и опломбирование выполняет специализированная организация. Позвоните или напишите в Telegram — уточним наличие и назовём цену.
