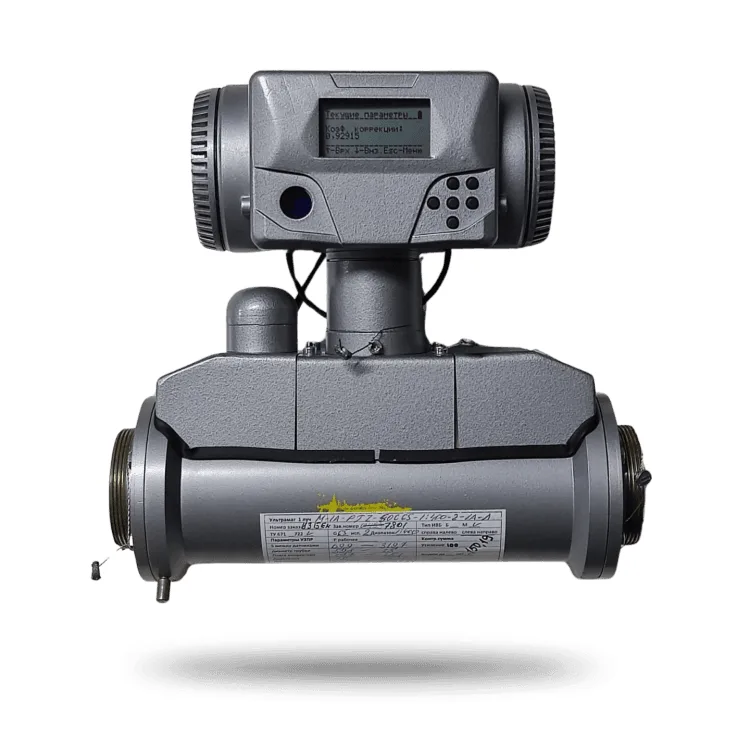

Описание: Ultramag-50-G65, DN50
Расходомер для объектов с диспетчеризацией
Ultramag-50-G65 стоит рассматривать, когда учёт газа должен стать частью общей системы контроля предприятия, а не отдельным прибором, к которому раз в месяц приходит энергетик. У модели сразу три интерфейса: модем GPRS/GSM 900/1800, RS-232 и RS-485. Это позволяет передавать данные и удалённо, и по проводной линии внутри площадки.
Типичные объекты — производственные площадки с диспетчерской, котельные организаций с удалённым мониторингом, пункты редуцирования предприятия, где нужно видеть расход вместе с давлением и состоянием оборудования. Измеряемая среда — природный газ, диапазон измерения — 0,5–100 м³/ч, условный диаметр DN50, присоединение резьбовое.
Три интерфейса — три сценария
- GPRS/GSM 900/1800 — удалённая передача, когда объект находится далеко от офиса или у компании несколько площадок в разных районах;
- RS-485 — проводная линия к контроллеру или системе диспетчеризации на объекте; удобен, когда в одну сеть нужно объединить несколько приборов;
- RS-232 — локальное подключение, например для считывания данных и обслуживания с компьютера специалиста.
Какой канал задействовать, определяет проект автоматизации. Сообщите нам о нём при запросе: от выбранной схемы зависят настройки, которые выполняет специализированная организация при пусконаладке. Если система диспетчеризации только планируется, начните с GPRS, а проводные интерфейсы останутся в резерве.
Давление и климатическое исполнение
По категории газа прибор рассчитан на среднее давление (5–300 кПа) и высокое давление II категории (до 600 кПа), рабочее давление по паспортным данным — до 1600 кПа. Поэтому по проекту его можно размещать и на участках до редуцирования.
Рабочая температура — от −40 до +65 °C, степень защиты IP65: корпус пыленепроницаемый и выдерживает струи воды. Такое исполнение удобно для уличных шкафов учёта и неотапливаемых помещений. Питание — от батареи, отдельная линия электроснабжения не нужна. Для шкафов, которые зимой промерзают, а летом нагреваются на солнце, такой температурный запас особенно важен.
Термокоррекция в этом исполнении не выполняется. Если коммерческий учёт на среднем давлении требует приведения к стандартным условиям, решение принимается для узла учёта целиком. Почему это важно, мы объясняем в статье о термокоррекции.
50-G40 или 50-G65: выбор в одном диаметре
В линейке есть два резьбовых расходомера DN50. У 50-G40 диапазон 0,6–65 м³/ч, у 50-G65 — 0,5–100 м³/ч, то есть старшая модель шире в обе стороны. Кроме того, для 50-G65 указаны конкретные интерфейсы, рабочее давление до 1600 кПа и защита IP65.
Если пиковый расход объекта выше 65 м³/ч или учёт нужно сразу встроить в диспетчеризацию, выбор очевиден в пользу G65. Сравнить другие приборы этого типоразмера можно в разделе счётчиков G65, всю линейку производителя — на странице Ultramag.
Подбор и поставка
Для подбора пришлите Qmin и Qmax, рабочее давление, DN и тип присоединения, температуру газа, место установки и длины прямых участков по проекту, а также схему передачи данных: какой интерфейс и в какую систему. Удобнее всего сделать это через опросный лист — B2B-отдел проверит данные и предложит модель.
Если на предприятии несколько вводов или планируется поэтапная модернизация учёта, пришлите общую схему газоснабжения — подскажем, где уместен 50-G65, а где нужен расходомер другого диаметра. Как выстраивают учёт на крупных площадках, мы описали в статье о промышленном учёте газа.
В комплект входят расходомер, паспорт, инструкция, сертификат и прокладки; присоединительные детали подбирает монтажная организация по проекту. Есть гарантия. Монтаж, подключение интерфейсов, пусконаладку и опломбирование выполняет только специализированная организация. Доставка — по Ташкенту и в регионы Узбекистана, условия уточняйте по телефону.
