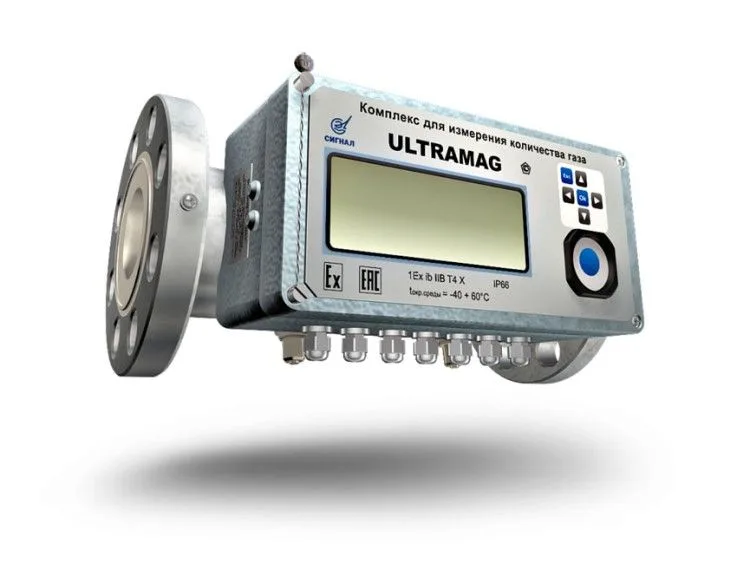

Описание: Ultramag DN80-G65
G65 на трубе DN80: зачем такое сочетание
Типоразмер G65 обычно ассоциируется с вводами DN50, но Ultramag DN80-G65 выпускается с фланцевым присоединением DN80. Такое исполнение удобно, когда газопровод на объекте уже выполнен в 80 мм: не нужно сужать трубу под меньший прибор, ставить переходы и удлинять узел учёта. При реконструкции действующих котельных это часто решающий аргумент.
Прибор ориентирован на производственные объекты и организации: котельные предприятий и учреждений, цеха с газовыми печами, тепличные хозяйства, сушильные комплексы. Измеряемая среда — природный газ. Данные передаются дистанционно, питание — от батареи, поэтому к месту установки не нужно тянуть кабель электропитания.
Диапазон 0,1–400 м³/ч и сезонная нагрузка
По данным карточки товара, диапазон измерения прибора — от 0,1 до 400 м³/ч. Это очень широкое окно: расходомер фиксирует и минимальное потребление дежурного режима, и пиковые нагрузки. Конкретные значения поставляемого исполнения мы сверяем по паспорту перед заказом.
Зачем это нужно, хорошо видно на примере котельной с отоплением и горячим водоснабжением. Зимой работают все котлы, летом — один на ГВС, ночью — дежурная горелка. Прибор с узким диапазоном либо не увидит летний минимум, либо будет работать на пределе зимой. Широкий диапазон снимает это противоречие, хотя проект всё равно проверяет весь профиль нагрузки.
Для первичной оценки можно пользоваться формулой: расход природного газа (м³/ч) ≈ мощность (кВт) / 9,3. Ориентировочно котельная мощностью 1 МВт на полной нагрузке потребляет около 108 м³/ч. Точнее — по паспортам котлов и горелок.
Что важно знать до заказа
- присоединение фланцевое, условный диаметр DN80; штуцеры и прокладки входят в комплект;
- дистанционная передача данных предусмотрена, конкретный интерфейс уточняем по паспорту исполнения;
- термокоррекция не выполняется — приведение к стандартным условиям решается в составе узла учёта;
- рабочее давление в данных позиции не указано, его сверяем с проектом до заказа;
- питание от батареи, страна производства — Россия.
Если коммерческий учёт требует приведения объёма к стандартной температуре, обсудим варианты заранее. Почему это влияет на итоговые кубометры, рассказано в статье о термокоррекции в газовых счётчиках.
Опросный лист: пять вопросов
- Какой минимальный расход бывает на объекте — ночью, летом, в выходные?
- Каков максимальный расход при одновременной работе всего оборудования?
- Какое рабочее давление в точке установки?
- Какой диаметр газопровода и какие прямые участки заложены в проект?
- Куда должны уходить данные — в какую систему и каким каналом?
Ответы на эти вопросы позволяют B2B-отделу подтвердить выбор или предложить другой прибор. Сравнить расходомеры этого типоразмера можно в разделе счётчиков G65, всю линейку производителя — на странице Ultramag.
Если точных цифр пока нет, начните с перечня оборудования: модели котлов, печей и горелок с их паспортной мощностью. По этому списку мы оценим ориентировочный диапазон, а проектировщик уточнит его расчётом. Общие принципы организации учёта на предприятиях собраны в статье о промышленном учёте газа.
Поставка и монтаж
В комплект входят расходомер, паспорт, инструкция, штуцеры и прокладки. Есть гарантия. Установку на фланцевый участок, пусконаладку и опломбирование выполняет только специализированная организация по проекту и паспорту производителя. Перед монтажом проектировщик проверяет соответствие фланцев и длину прямых участков.
Цену узнайте по телефону или в Telegram. Для поставок на объекты работает отдел B2B, наличие уточняем по телефону. Доставка — по Ташкенту и в регионы Узбекистана, условия и сроки согласуем при заказе.
