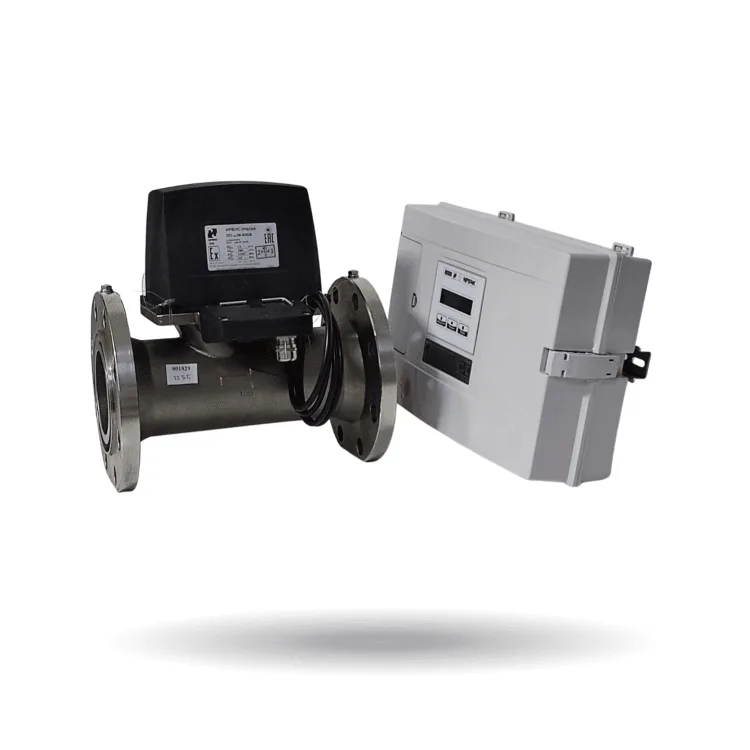

Tavsif: IRVIS-Ultra DN80 gaz sarf oʻlchagichi
IRVIS-Ultra DN80 qayerda ishlaydi
«Ultra DN80-800-AP» modeli — flanesli ulanishli DN80 gaz quvuri uchun tabiiy gaz ultratovushli sarf oʻlchagichi, oʻlchami G800. Ishlab chiqaruvchi uch turdagi obyektni koʻrsatadi: ishlab chiqarish, tashkilotlar va AGZS / yoqilgʻi quyish shoxobchalari.
Amalda bular bir nechta gaz isteʼmol qiluvchi agregatlari bor oʻrta korxonalar, oʻz qozonxonasiga ega maʼmuriy-ishlab chiqarish majmualari va gaz oqimi postlar bandligiga qarab oʻzgaradigan yoqilgʻi quyish obyektlaridir. Ularning umumiy ehtiyoji — hisob maʼlumotlarini qoʻlda aylanib chiqmasdan koʻrish.
Soatiga 1,2–800 m³ diapazon juda keng: yuqori chegara quyisidan yuzlab baravar katta. Agar tungi minimum va choʻqqi yuklama shu chegaralarga sigʻsa, bitta qurilma ikkalasini ham qamraydi.
0,31 m³/soatlik sezgirlik chegarasi va 1 % aniqlik klassi — DN80 dagi boshqa qurilmalar bilan solishtirishda eʼtibor berish kerak boʻlgan yana ikki parametr. Turli brendlarning muqobillari ultratovushli gaz hisoblagichlar boʻlimida jamlangan, muayyan obyekt uchun tanlovni esa muhandis soʻrovnoma asosida amalga oshiradi.
Asosiy koʻrsatkichlar
| Koʻrsatkich | Qiymat |
|---|---|
| Oʻlcham | G800 |
| Oʻlchash diapazoni | 1,2–800 m³/soat |
| Sezgirlik chegarasi | 0,31 m³/soat |
| Aniqlik klassi | 1 % |
| Gaz bosimi toifalari | past (5 kPa gacha), oʻrta (5–300 kPa), II toifali yuqori (600 kPa gacha) |
| Ishchi bosim | 600–1600 kPa |
| Ishchi harorat | −40 dan +250 °C gacha |
| Himoya darajasi | IP65 |
| Taʼminot | batareya, toʻplamda akkumulyator |
Barcha qiymatlar mahsulot kartochkasi maʼlumotlari boʻyicha keltirilgan. Loyiha uchun muayyan ijroning pasport tavsiflaridan foydalaniladi — menejer buyurtma rasmiylashtirilgunga qadar pasportni soʻrab berishi mumkin.
Tamoyil: impulslarning oʻtish vaqti
Korpusda ultratovush oʻzgartkichlari oʻrnatilgan. Ular navbatma-navbat qisqa impulslarni oqim boʻylab va unga qarshi yuboradi. Gaz signalni bir yoʻnalishda «tezlashtiradi», boshqasida «sekinlashtiradi», shuning uchun oʻtish vaqti turlicha boʻladi. Shu farqdan elektronika gaz tezligini, DN80 kesimini hisobga olib esa hajmiy sarfni hisoblaydi.
Bosim va harorat datchiklari toʻplamga kiradi, model uchun termokorreksiya — hajmni haroratga keltirish koʻrsatilgan. 0,31 m³/soatlik sezgirlik chegarasi qurilma qaysi sarfdan boshlab oqimni qayd etishini bildiradi; meʼyorlangan metrologik tavsiflar esa ish diapazoniga tegishli.
Dispetcherlikka integratsiya
Modelning kuchli tomoni — aloqa kanallari toʻplami: 2G, GPRS/GSM 900/1800, RS-232 va RS-485. Uyali aloqa uzoqdagi maydondan kabel tortmasdan maʼlumot uzatish imkonini beradi, simli interfeyslar esa obyektning oʻzidagi kontrollerlar va dispetcherlik tizimiga ulash uchun mos. Bu turli buyurtmachilarga nima beradi:
- yoqilgʻi quyish obyekti isteʼmolni soatlar boʻyicha koʻrib, uni postlar bandligi bilan solishtira oladi;
- tashkilot bir nechta hisob tugunining koʻrsatkichlarini bir joyda yigʻadi;
- ishlab chiqarish gaz sarfini uskunalar ish rejimlari bilan bogʻlaydi.
Ulash kabeli toʻplamga kiradi. Aniq ulanish sxemasi va kanalni sozlash loyiha hamda qurilma pasporti bilan belgilanadi.
Tanlash va loyiha boʻyicha montaj
Yetkazib berish toʻplami: qurilma, quti, pasport, yoʻriqnoma, akkumulyator, bosim datchigi, harorat datchigi, ulash kabeli, shtutserlar, qistirmalar va oʻlchov quvurlari. Korpus kumushrang, ishlab chiqarilgan mamlakat — Rossiya.
Toʻplamdagi akkumulyator avtonom ishlashni taʼminlaydi; taʼminot resursi va xizmat koʻrsatish davriyligi hujjatlarda koʻrsatilgan. Buni hisob tugunidan foydalanish reglamentida oldindan hisobga olish kerak.
Tanlash uchun soʻrovnoma yuboring: Qmin va Qmax, ishchi bosim, gaz harorati va maʼlumot uzatishga talablar. Agar choʻqqi yuklama 800 m³/soatdan yuqori boʻlsa yoki kirish DN100 quvurda boʻlsa, modelni IRVIS-Ultra DN100 bilan solishtiring. Korxonalarda hisobning umumiy tamoyillari — sanoatda gaz hisobi maqolasida, boshqa qurilmalar — sanoat sarf oʻlchagichlari boʻlimida.
Narx, mavjudlik hamda Toshkent va viloyatlarga yetkazib berishni telefon yoki Telegram orqali aniqlang. Oʻrnatish, ishga tushirish va plombalashni faqat ixtisoslashgan tashkilot tasdiqlangan loyiha boʻyicha bajaradi.
