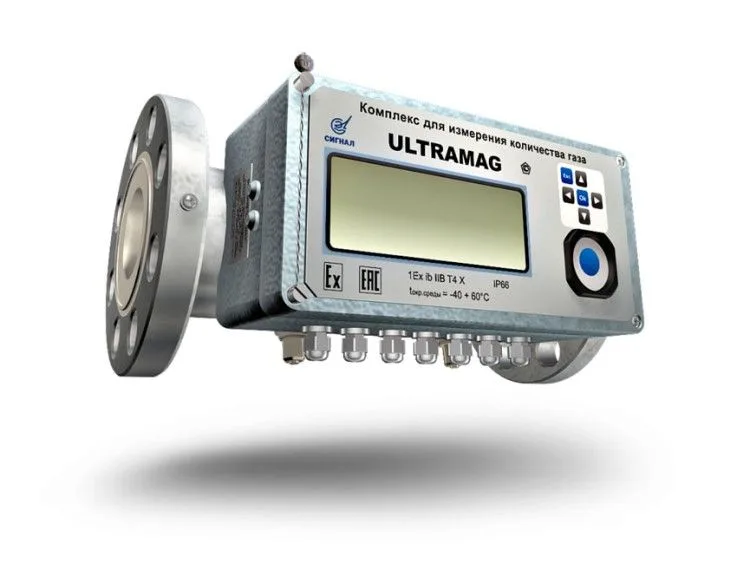

Tavsif: Ultramag-50-G40 gaz sarf oʻlchagichi, DN50
Oʻrta bosimli liniyada gaz hisobi
Ultramag-50-G40 katalogimizdagi koʻpchilik G40 qurilmalardan oʻrta bosimli (5–300 kPa) va II toifali yuqori bosimli (600 kPa gacha) gazga moʻljallangani bilan farq qiladi. Demak, uni nafaqat regulyatordan keyin, balki bosim pasaytirilgunga qadar boʻlgan uchastkada ham qoʻllash mumkin. Masalan, gazni oʻrta bosimli tarmoqdan olib, uni oʻzining gaz taqsimlash punkti (GTP) yoki shkafli punktida pasaytiradigan korxonaning kirish qismida. Qurilmaning sxemadagi yakuniy oʻrnini loyiha belgilaydi.
Oʻlcham G40, oʻlchash diapazoni 0,6–65 m³/soat, shartli diametr DN50, ulanish rezbali, shtutserlar toʻplamga kiradi. Oʻlchanadigan muhit — tabiiy gaz. Qurilma hisobni bosim pasaytirish uzelidan oldin tashkil etish kerak boʻlgan ishlab chiqarish maydonlari va oʻz qozonxonasiga ega tashkilotlarga moʻljallangan.
Bunday sxema zavodlarda, issiqxona majmualarida va yirik qozonxonalarda uchraydi: gaz maydonchaga oʻrta bosimli tarmoq orqali keladi, soʻngra bir nechta isteʼmolchiga taqsimlanadi. Kirishdagi hisob alohida qozonning emas, butun maydonchaning umumiy isteʼmolini koʻrsatadi.
50-G40 ijrosining parametrlari
| Koʻrsatkich | Qiymati |
|---|---|
| Model | 50-G40-1:160-2-1a-L |
| Oʻlcham | G40 |
| Oʻlchash diapazoni | 0,6–65 m³/soat |
| Gaz bosimi | oʻrta (5–300 kPa), II toifali yuqori (600 kPa gacha) |
| DN / ulanish | 50 mm, rezbali |
| Masofadan maʼlumot uzatish | bor |
| Termokorreksiya | yoʻq |
| Taʼminot | batareya |
| Ishlab chiqarilgan mamlakat | Rossiya |
Masofadan uzatish uchun aniq aloqa kanali pozitsiya maʼlumotlarida ochib berilmagan. Buyurtmadan oldin uni yetkazilayotgan ijro pasporti boʻyicha maʼlumot yigʻish tizimingiz talablari bilan solishtiramiz — montajdan keyin qoʻshimcha ishlar kerak boʻlmasligi uchun.
Ishchi va standart hajm
Sarf oʻlchagich gaz hajmini ishchi sharoitda — quvurdagi bosim va haroratda oʻlchaydi. Oʻrta bosimda gaz siqilgan boʻladi va ishchi kubometrda standart sharoitdagi kubometrga qaraganda koʻproq gaz bor. Shuning uchun tijorat hisob-kitoblari uchun hajm odatda standart sharoitga keltiriladi.
Bu ijroda qurilmaning oʻz termokorreksiyasi koʻzda tutilmagan. Bosim va harorat boʻyicha keltirishni qanday bajarish — korrektor yoki hisob majmuasi yordamida — hisob uzeli loyihasi va gaz taʼminoti tashkiloti talablari bilan hal qilinadi. Asoslarini gaz hisoblagichlarda termokorreksiya maqolasida tushuntirganmiz.
Tanlash uchun nima kerak
Oʻrta bosimda hisob uchun aniq boshlangʻich maʼlumotlar ayniqsa muhim. Loyihani yoki quyidagilar koʻrsatilgan soʻrovnomani yuboring:
- bosim pasaytirilgandan keyingi barcha isteʼmolchilarni hisobga olgan holda obyektning Qmin va Qmax qiymatlari;
- oʻrnatish nuqtasidagi ishchi bosim — regulyatordan oldin yoki keyin;
- gaz quvurining shartli diametri va ulanish turi;
- gaz harorati diapazoni va montaj joyi: GTP xonasi, shkaf yoki ochiq joy;
- loyiha boʻyicha toʻgʻri uchastkalar uzunligi;
- hajmni keltirish va maʼlumot uzatishga talablar.
Eʼtibor bering: bosim qanchalik yuqori boʻlsa, standart kubometrdagi bir xil isteʼmolda ishchi sarf shunchalik kichik boʻladi. Shuning uchun oʻrta bosim uchun oʻlcham past bosim jadvali boʻyicha emas, hisob-kitob orqali tanlanadi — B2B boʻlimimiz bunday tekshiruvni bajaradi. Shu oʻlchamdagi boshqa qurilmalar G40 hisoblagichlari boʻlimida, ishlab chiqaruvchining butun qatori esa Ultramag sahifasida.
Hujjatlar va foydalanishga topshirish
Toʻplamga sarf oʻlchagich, pasport, yoʻriqnoma, sertifikat, shtutserlar va prokladkalar kiradi. Kafolat bor. Pasport va sertifikat loyihachiga hamda hisob uzelini qabul qilishda kerak boʻladi, shuning uchun nusxalarini oldindan soʻrash mumkin. Bu, ayniqsa, loyihani gaz taʼminoti tashkiloti bilan kelishishda vaqtni tejaydi.
Oʻrta bosimli gaz quvuriga montaj qilish faqat ixtisoslashgan tashkilot ishi: oʻrnatish, sinovlar, ishga tushirish va plombalash loyiha va ishlab chiqaruvchi pasporti boʻyicha bajariladi. Korxonalarda hisob umuman qanday tashkil etilishi haqida sanoatda gaz hisobi maqolasida oʻqing. Yetkazib berish Toshkent boʻylab va Oʻzbekiston viloyatlariga, shartlarini telefon orqali aniqlashtiring.
