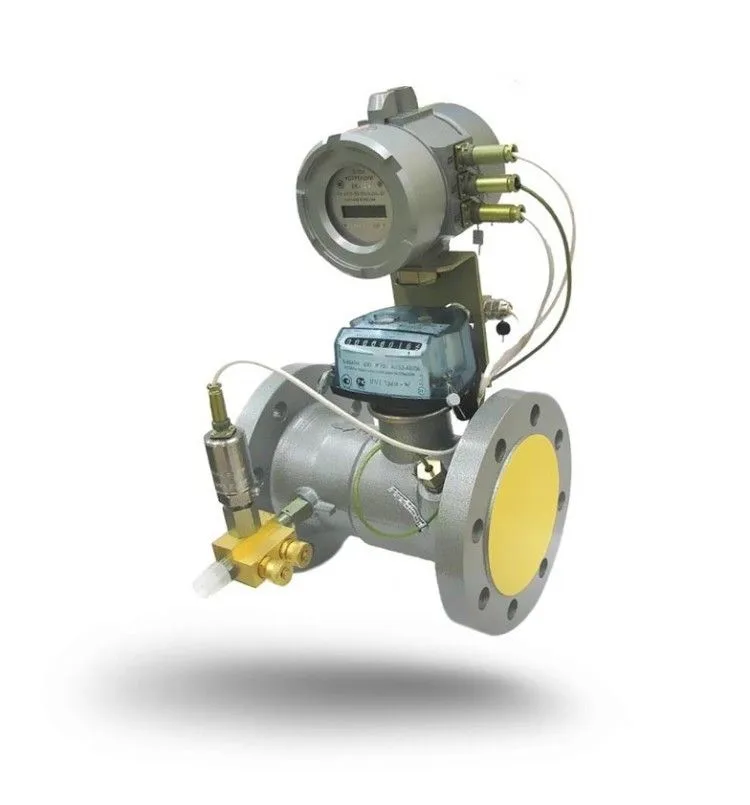

Описание: СТГ-100/400, G400
Комплекс, а не просто расходомер
Обычный турбинный расходомер измеряет объём газа при тех условиях, которые есть в трубе в данный момент. Комплекс измерения количества газа СТГ-100/400 делает больше: по данным производителя, он выполняет приведение объёма к температуре и оснащён каналами связи для передачи результатов. Измерительная часть и вычислительные функции объединены в одно решение.
Для заказчика это означает меньше разрозненного оборудования в узле учёта. Не нужно отдельно подбирать расходомер и вычислитель с термокоррекцией: связь по GPRS/GSM и проводные интерфейсы заявлены в характеристиках комплекса. Что потребуется дополнительно для вашей системы передачи данных, определяется проектом.
| Функция | Расходомеры STG в каталоге | Комплекс СТГ-100/400 |
|---|---|---|
| Измерение объёма турбиной | да | да |
| Приведение к температуре | нет | да |
| Связь по данным карточки | дистанционная передача данных | GPRS/GSM 900/1800, RS-232, RS-485 |
| Сертификат в комплекте | не указан | да |
| Соединительный кабель | не указан | да |
Если вам достаточно объёма при рабочих условиях, на том же DN100 можно рассмотреть расходомер — например, СТГ-100/650. Если проект требует коррекции и передачи данных в диспетчерскую, комплекс обычно оказывается проще в реализации.
Связь: GPRS/GSM и проводные интерфейсы
В характеристиках комплекса указаны три канала обмена данными. GPRS/GSM 900/1800 — беспроводная передача через сотовую сеть, удобная для удалённых узлов учёта. RS-232 и RS-485 — проводные интерфейсы для подключения к локальному оборудованию, контроллерам и системам диспетчеризации предприятия.
Какой канал использовать, решает проект: на одних объектах удобнее сотовая связь, на других — проводная линия до операторской. Соединительный кабель входит в комплект поставки; схему подключения и требования к линии связи берите из паспорта.
Для предприятия с несколькими узлами учёта это значит, что данные комплекса можно собирать централизованно вместе с показаниями других приборов, а не переписывать их вручную.
Давление и условия применения
Комплекс рассчитан на газопроводы среднего давления (5–300 кПа) и высокого давления II категории (до 600 кПа). Типоразмер — G400, условный диаметр — DN100, присоединение фланцевое. Объекты установки по данным производителя — производство и организации.
- точный рабочий диапазон Qmin–Qmax уточняется по паспорту исполнения;
- питание — от батареи;
- цвет корпуса — серебристый, страна производства — Россия;
- модель — ki-STG-TS-2-B-100/400-10A-I-M-L.
Батарейное питание делает комплекс независимым от сетевой линии в точке учёта, что упрощает размещение на вводе предприятия. Ресурс элементов питания и порядок их обслуживания описаны в паспорте.
Термокоррекция особенно важна там, где температура газа заметно меняется в течение суток или по сезонам: приведённый объём позволяет корректнее сравнивать потребление за разные периоды. Подробнее о самом принципе — в разделе счётчиков с термокоррекцией.
Что входит в поставку
Комплект: прибор, коробка, паспорт, сертификат, соединительный кабель и прокладки. Сертификат и паспорт пригодятся при согласовании проекта, поэтому передайте их проектировщику вместе с остальной документацией.
Ответные фланцы в перечне не указаны и подбираются по проекту. Как и любое оборудование учёта на газопроводе, комплекс монтирует, налаживает и опломбирует только специализированная организация по согласованному проекту.
Подбор под проект
Пришлите опросный лист или проектные данные: минимальный и максимальный расход, рабочее давление, температуру газа, требования к передаче данных. B2B-отдел проверит, подходит ли G400 на DN100, и предложит альтернативы из линейки STG. Цену, наличие и доставку по Ташкенту и регионам уточняйте по телефону или в Telegram.
Если на объекте уже работает система диспетчеризации, укажите её в опросном листе — инженер проверит, через какой интерфейс комплекс удобнее к ней подключить.
