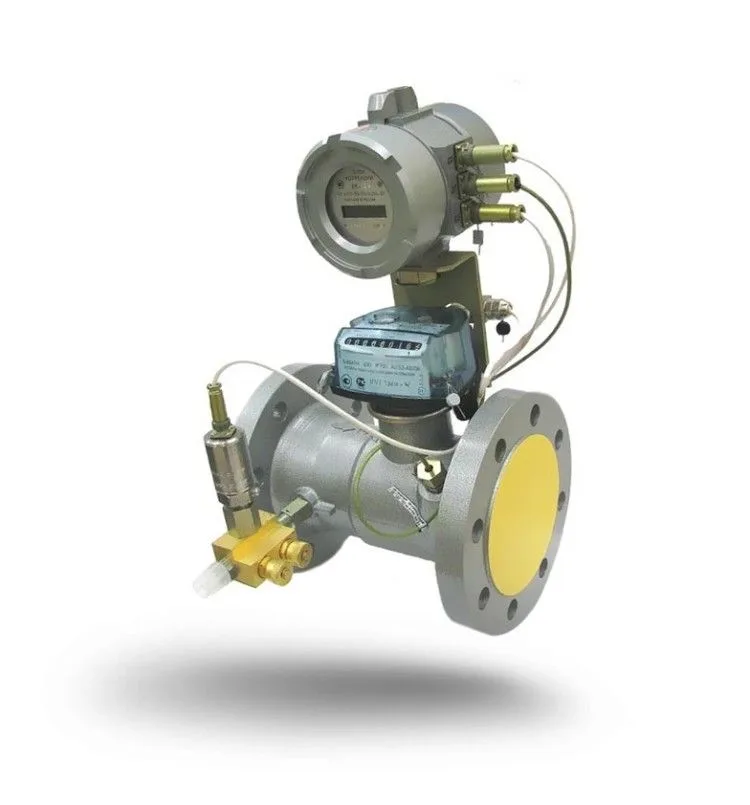

Описание: СТГ-150/1000, DN150
Когда нужен расходомер на DN150
Диаметр 150 мм на вводе — признак крупного потребителя: десятки агрегатов, несколько производственных корпусов, круглосуточная работа. Для таких объектов в линейке STG есть два исполнения на DN150. СТГ-150/1000 измеряет расход от 32 до 1000 м³/ч и рассчитан на производство и внутренний учёт.
Нижняя граница 32 м³/ч позволяет прибору корректно работать и в периоды пониженной нагрузки — например, в выходные, когда большая часть оборудования остановлена, а дежурные агрегаты продолжают потреблять газ. Это одно из главных отличий от более производительной модели СТГ-150/1600, у которой нижняя граница выше.
Внутренний учёт на DN150 встречается реже, но тоже востребован: например, когда крупный корпус или технологический комплекс питается от собственного отвода такого диаметра и его потребление нужно видеть отдельно от общего ввода.
Если пиковая нагрузка вашего объекта не превышает 650 м³/ч, имеет смысл рассмотреть исполнения на DN100: прибор меньшего диаметра в таком случае работает ближе к середине своего диапазона.
Что учесть при проектировании узла DN150
Узел учёта такого диаметра — заметное инженерное сооружение. Его размещение, длина прямых участков, опоры, обводная линия (если её предусматривает проект) и доступ для обслуживания прорабатываются проектировщиком на основании паспорта прибора.
- Прямые участки. Их длину до и после расходомера задаёт паспорт; на большом диаметре это ощутимые метры трубы.
- Обвязка. Ответные фланцы в комплект не входят — их подбирают по проекту вместе с крепежом.
- Связь. Дистанционная передача данных есть; канал и оборудование для неё определяются исполнением и проектом.
- Питание. Прибор работает от батареи, отдельная сетевая линия для него не требуется.
Приведения объёма к температуре в этой модели нет. Если по проекту учёт должен вестись с коррекцией, это закладывается в схему узла отдельным оборудованием.
Как устроено измерение
Принцип тот же, что у всех турбинных расходомеров: газовый поток вращает колесо с лопастями, а частота вращения отражает скорость газа в трубе. Электроника суммирует обороты и выдаёт накопленный объём. На диаметре 150 мм через прибор проходят большие объёмы газа, поэтому стабильность потока на входе особенно важна.
Именно поэтому монтажные требования не стоит упрощать «по месту». Любые отклонения от паспорта согласовываются с проектировщиком до начала работ, а сами работы выполняет специализированная организация.
Дистанционная передача данных особенно полезна на крупном вводе: энергетик или диспетчер видит потребление всего предприятия, не выезжая на узел учёта, и может быстро заметить нетипичный рост расхода. Как именно организуется канал связи, определяет проект.
Поставка, документы и порядок заказа
| Параметр | Значение |
|---|---|
| Модель | ki-STG-TS-2-B-150/1000-10A-I-M-L |
| Диапазон измерения | 32–1000 м³/ч |
| Условный диаметр | DN150 |
| Присоединение | фланцевое |
| Термокоррекция | нет |
| Питание | батарея |
| Комплект | прибор, коробка, паспорт, инструкция, штуцеры, прокладки |
| Страна производства | Россия |
Паспорт и инструкция поставляются вместе с прибором: передайте их проектировщику и монтажной организации, чтобы требования производителя были учтены с самого начала.
Прибор крупный, поэтому логистику лучше обсудить заранее. Доставка возможна по Ташкенту и в регионы Узбекистана — условия и сроки уточняйте по телефону. Наличие, цену и комплектацию под ваш проект подтвердит менеджер B2B-отдела.
Для подбора пришлите опросный лист или выдержку из проекта: Qmin и Qmax, рабочее давление, DN, схему узла. Общие принципы организации учёта на предприятиях — в статье о промышленном учёте газа, а сравнить STG с другими технологиями можно в разделе промышленных расходомеров.
