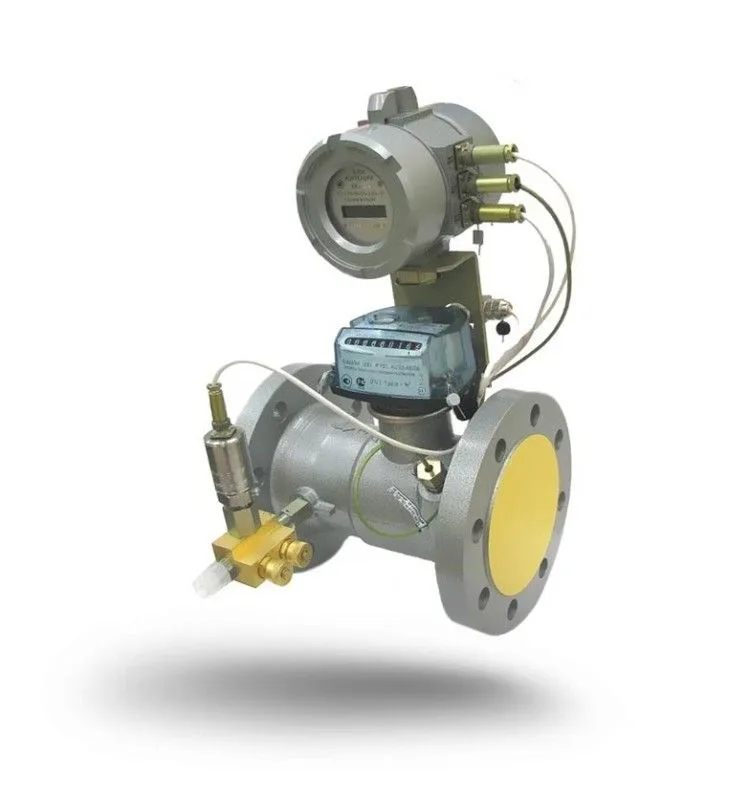

Описание: СТГ-150/1600, DN150
Верхняя граница линейки STG
СТГ-150/1600 закрывает самый большой расход среди турбинных приборов STG, представленных у нас: от 50 до 1600 м³/ч на газопроводе DN150. Это решение для предприятий, где в пиковые часы одновременно работают мощные печи, сушилки, котельное и технологическое оборудование, а суммарная нагрузка уходит за 1000 м³/ч.
Производитель относит модель к приборам для производства и внутреннего учёта. На практике это либо общий ввод крупной площадки, либо отдельный мощный отвод — например, к технологическому комплексу, потребление которого сопоставимо с целым заводом.
Учтите, что прибор такого класса — существенная часть проекта: от выбора исполнения зависят размеры узла, длина прямых участков и требования к опорам. Поэтому подбор лучше начинать на стадии проектирования, а не после монтажа трубопровода.
1000 или 1600: как не ошибиться
На DN150 в линейке два исполнения, и выбор между ними определяется не только пиком, но и минимумом.
| Параметр | СТГ-150/1000 | СТГ-150/1600 |
|---|---|---|
| Диапазон, м³/ч | 32–1000 | 50–1600 |
| Нижняя граница | ниже — удобнее для «тихих» периодов | выше — нужна устойчивая базовая нагрузка |
| Фланцы в комплекте | нет | да |
Если ваш пик не превышает 1000 м³/ч, а ночью или в выходные потребление падает до нескольких десятков кубометров, практичнее СТГ-150/1000. Если же пик уверенно выше 1000 м³/ч и минимальный расход не опускается ниже 50 м³/ч, ваш вариант — СТГ-150/1600.
Бывает, что предприятие вписывается в оба диапазона. Тогда решают планы развития и сезонность: при ожидаемом росте нагрузки разумно заложить запас, при стабильном режиме — выбрать прибор, рабочая зона которого ближе к фактическим расходам.
Турбина на больших расходах
Измерение основано на вращении турбинного колеса: газ проходит через лопасти и раскручивает колесо, а количество оборотов отражает прошедший объём. Электроника считает обороты, хранит накопленный объём и поддерживает дистанционную передачу данных. Питание — от батареи.
Чем больше расход, тем выше скорость газа в проточной части и тем сильнее на результат влияют возмущения потока перед прибором. Поэтому длины прямых участков, расположение запорной арматуры и других элементов обвязки берутся только из паспорта и проекта.
Термокоррекции в модели нет: прибор учитывает объём при рабочих условиях. Если проект требует приведения к температуре, это решается отдельным оборудованием в составе узла учёта.
Комплект с фланцами
В отличие от СТГ-150/1000, здесь в поставку входят фланцы. Полный перечень: прибор, коробка, паспорт, инструкция, штуцеры, фланцы. Прокладки, крепёж и остальная обвязка определяются проектом, поэтому сверьте спецификацию проекта с составом поставки до заказа.
- модель: ki-STG-TS-2-B-150/1600-10A-I-M-L;
- условный диаметр DN150, присоединение фланцевое;
- дистанционная передача данных — есть;
- страна производства — Россия.
Паспорт и инструкция нужны не только монтажникам: в них описаны условия эксплуатации и обслуживания, на которые служба главного энергетика будет опираться всё время работы узла учёта. Храните их вместе с проектной документацией.
Порядок заказа для B2B
- Отправьте опросный лист или проектные данные: Qmin, Qmax, рабочее давление, DN, схема узла.
- Инженер проверит, какое исполнение на DN150 подходит, и при необходимости предложит альтернативу.
- Менеджер подготовит предложение, уточнит наличие и условия доставки по Ташкенту или в регионы.
- Монтаж, пусконаладку и опломбирование выполнит специализированная организация по проекту.
Итоговая цена зависит от исполнения и объёма поставки — актуальную стоимость подтвердит менеджер. Позвоните или напишите в Telegram. Обзор всей линейки — на странице бренда STG, другие технологии для предприятий — в разделе промышленных расходомеров газа.
