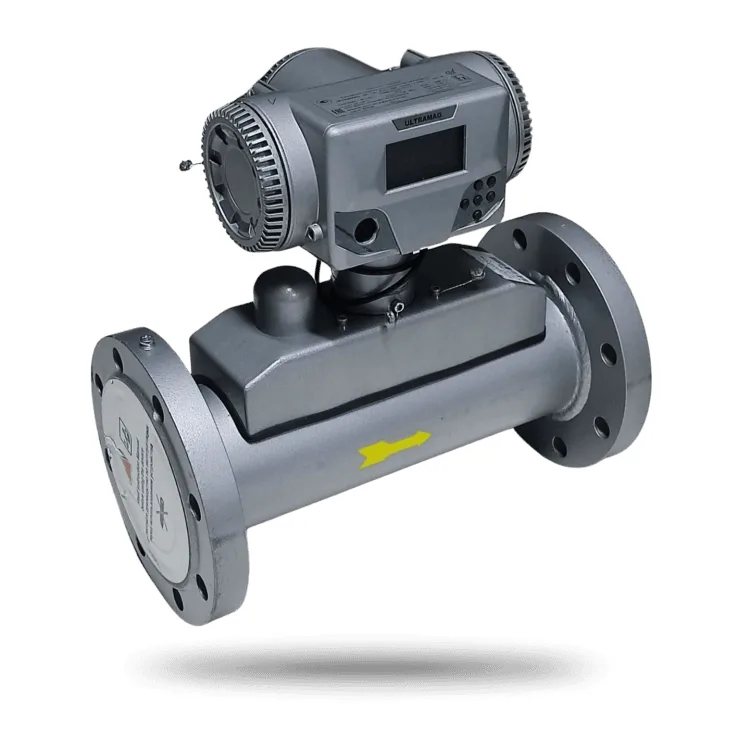

Описание: Ultramag-100-G160, DN100
Расходомер DN100 для ГРП и узлов учёта
Ultramag-100-G160 открывает линейку приборов DN100. Область применения, заявленная для модели, — узлы учёта газа, газорегуляторные пункты, промышленные и коммерческие объекты. Измеряемая среда — природный газ. Типичный заказчик — предприятие или управляющая компания, которой нужен коммерческий учёт на вводе с расходом до 250 м³/ч.
Прибор рассчитан на категории давления газа «среднее» (5–300 кПа) и «высокое II категории» (до 600 кПа), рабочее давление по паспортным данным — до 1600 кПа. Присоединение фланцевое, диапазон измерения — от 1,25 до 250 м³/ч. Широкий диапазон позволяет одним прибором охватить и летний минимум, и зимний пик крупной котельной. Ориентировочно верхняя граница 250 м³/ч соответствует газовому оборудованию суммарной мощностью около 2,3 МВт (расход ≈ кВт / 9,3); точнее — по паспортам.
Как устроены изделия ULTRAMAG
Производитель описывает комплексы ULTRAMAG как средства измерения объёма природного газа с учётом давления, температуры и коэффициента сжимаемости. Их применяют на газораспределительных станциях и пунктах, в котельных, на промышленных предприятиях и в других узлах учёта с рабочим давлением не выше 1,6 МПа.
В полном исполнении такой комплекс объединяет дисплей и клавиатуру, измерительно-вычислительный блок с автономным питанием, ультразвуковой преобразователь расхода, датчики давления и температуры газа. Поставляется он готовым модулем, который после монтажа сразу вводят в эксплуатацию. Среди особенностей производитель называет высокую метрологическую стабильность и то, что положение прибора в пространстве не влияет на его метрологию, — это упрощает компоновку узла учёта.
Характеристики исполнения 100-G160
- модель: 100-G160-1:160-2-1a-L, типоразмер G160;
- диапазон измерения: 1,25–250 м³/ч;
- давление: среднее и высокое II категории, рабочее — до 1600 кПа;
- условный диаметр DN100, присоединение фланцевое;
- связь: GPRS/GSM 900/1800, RS-232, RS-485, дистанционная передача данных;
- рабочая температура от −40 до +65 °C, степень защиты IP65;
- питание от батареи, страна производства — Россия.
Интерфейсы позволяют передавать данные удалённо через сотовую сеть и подключать прибор к системе диспетчеризации ГРП или предприятия по проводной линии. Для операторов ГРП это означает, что расход можно видеть в той же системе, что и другие параметры пункта, а для службы главного энергетика — что данные для сверки с поставщиком газа доступны без выезда на объект. Как в целом выстраивается такой учёт, рассказано в статье о промышленном учёте газа.
Нужно ли приведение к стандартным условиям
В характеристиках этой позиции термокоррекция не указана. Поэтому при заказе важно заранее определить, требуется ли на вашем узле учёта приведение объёма по давлению и температуре и каким образом оно будет выполняться. Мы сверим комплектацию поставляемого исполнения с проектом и требованиями газоснабжающей организации.
Почему на среднем давлении без приведения не обойтись и как оно влияет на расчёты, объясняем в статье о термокоррекции.
Подбор, комплект и документы
Подбор ведём по опросному листу или проекту узла учёта. Нам понадобятся минимальный и максимальный расход, рабочее давление, DN газопровода, диапазон температуры газа, место установки (помещение ГРП, шкаф, площадка), длины прямых участков по проекту, а также требования к приведению объёма и передаче данных. Если проект ещё в разработке, обращайтесь с предварительными данными — уточним их вместе с проектировщиком.
В комплект входят расходомер, паспорт, руководство по эксплуатации, сгоны и прокладки. Есть гарантия. Монтаж, испытания, пусконаладку и опломбирование выполняет только специализированная организация по проекту. Всю линейку производителя смотрите на странице Ultramag, другие решения — в разделе промышленных расходомеров газа. Цену уточните по телефону или в Telegram; доставка — по Ташкенту и в регионы Узбекистана.
