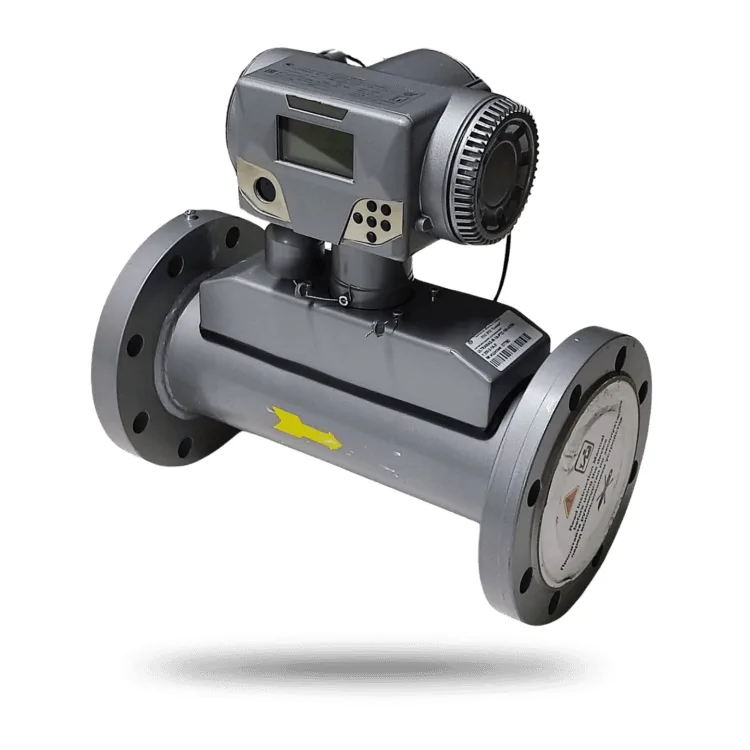

Описание: Ultramag-100-G250, DN100
Средний типоразмер линейки DN100
На диаметр DN100 в линейке Ultramag есть три исполнения, и 100-G250 занимает среди них середину. Его диапазон — от 2 до 400 м³/ч: это уровень крупной производственной или районной котельной, завода с несколькими цехами, тепличного комбината. Измеряемая среда — природный газ, область применения — узлы учёта, ГРП, промышленные и коммерческие объекты.
Ориентировочно верхняя граница 400 м³/ч соответствует суммарной мощности газового оборудования порядка 3,7 МВт (расход ≈ кВт / 9,3). Цифра нужна лишь для первой прикидки, точный расчёт делается по паспортам оборудования и графику его работы.
G160, G250 или G400: сравнение
| Параметр | 100-G160 | 100-G250 | DN100-G400 |
|---|---|---|---|
| Расход, м³/ч | 1,25–250 | 2–400 | макс. 650 |
| Давление газа | среднее, высокое II; до 1600 кПа | среднее, высокое II; до 1600 кПа | среднее, высокое II |
| Связь | GPRS/GSM, RS-232, RS-485 | GPRS/GSM, RS-232, RS-485 | дистанционная передача |
| Термокоррекция | нет | нет | есть |
Главный критерий выбора — профиль нагрузки, а не только пик. Если максимальный расход объекта около 300 м³/ч, G160 не хватит, а G400 может оказаться избыточным: его нижний участок шкалы будет использоваться редко. 100-G250 в такой ситуации даёт запас по пику и при этом сохраняет низкий порог старта диапазона — 2 м³/ч. Поэтому мы смотрим не на одну цифру, а на картину потребления за весь год.
Другая ситуация — если коммерческий учёт требует приведения объёма к стандартной температуре прямо в приборе. Тогда стоит сравнить G250 с исполнением G400, у которого термокоррекция есть. Все модели производителя собраны на странице Ultramag.
Где работает 100-G250
Прибор рассчитан на категории давления «среднее» (5–300 кПа) и «высокое II категории» (до 600 кПа), рабочее давление по паспортным данным — до 1600 кПа. Поэтому его ставят на вводах предприятий до редуцирования, в ГРП и на коммерческих узлах учёта крупных потребителей. Присоединение фланцевое, штуцеры и прокладки входят в комплект. Применимость на конкретном вводе подтверждает проект газоснабжения.
Ультразвуковой принцип измерения хорошо подходит для таких задач: широкий динамический диапазон позволяет одним прибором учитывать и летний минимум, и зимний максимум. Подробнее о технологии — в разделе ультразвуковых счётчиков газа.
Интерфейсы и климатическое исполнение
Данные передаются через модем GPRS/GSM 900/1800, а также по интерфейсам RS-232 и RS-485 — их используют для подключения к диспетчерской ГРП или системе энергоучёта предприятия. Рабочая температура — от −40 до +65 °C, степень защиты IP65, питание батарейное. Это позволяет размещать прибор в уличных шкафах и неотапливаемых помещениях без дополнительного электроснабжения. Удалённый доступ к данным особенно ценен для предприятий с несколькими площадками: показания всех вводов собираются в одном месте, а суточные графики потребления помогают заранее планировать закупки газа и находить перерасход на отдельных участках.
Что прислать для расчёта
- почасовой или помесячный профиль потребления либо Qmin и Qmax объекта;
- рабочее давление газа в месте установки;
- условный диаметр газопровода и тип присоединения;
- диапазон температуры газа и место монтажа;
- длины прямых участков по проекту;
- требования к приведению объёма и к системе сбора данных.
По этим данным B2B-отдел сравнит три исполнения DN100 и предложит оптимальное; подбор ведём по опросному листу или проекту. В комплект входят расходомер, паспорт, инструкция, штуцеры и прокладки. Есть гарантия. Монтаж, пусконаладку и опломбирование выполняет только специализированная организация. О том, как выстраивают учёт на предприятиях, — в статье о промышленном учёте газа, другие приборы — в разделе промышленных расходомеров. Доставка — по Ташкенту и в регионы Узбекистана, условия уточняйте по телефону.
