Описание: Ultramag PRO G1000, DN150
Старший комплекс линейки ULTRAMAG PRO

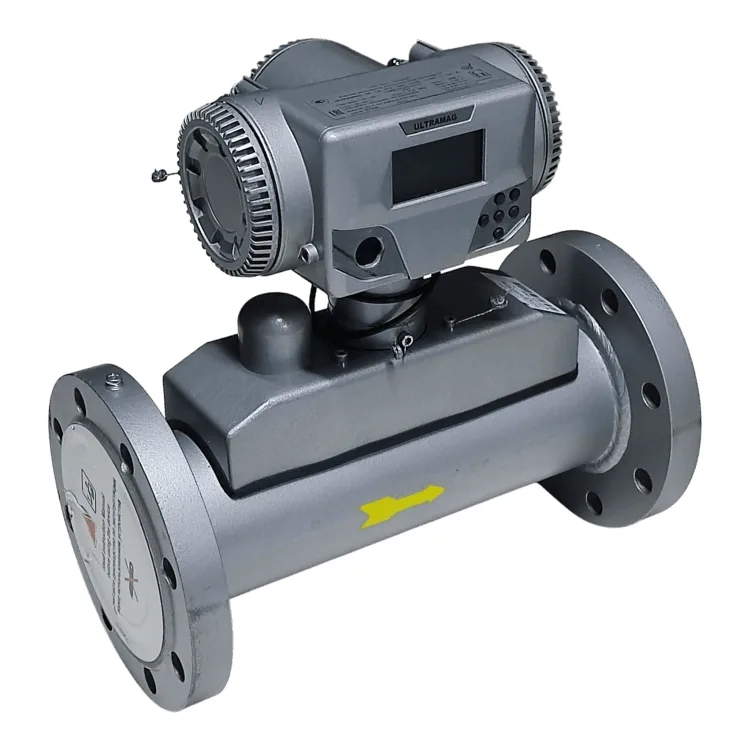

Ultramag PRO G1000 — самый производительный комплекс измерения количества газа в нашем каталоге. Он выполнен под фланцевое присоединение DN150 и рассчитан на узлы учёта, ГРП, промышленные и коммерческие объекты с большим потреблением природного газа. Полное обозначение — PRO-BA-M-1A-PTZ-150-G1000-PA1.
Важно понимать: комплексы PRO G650 и PRO G1000 имеют одинаковый диаметр DN150. Разница между ними — в пропускной способности, поэтому выбор делается по профилю расхода, а не по трубе. Категории давления газа для обоих — низкое (до 5 кПа) и среднее (5–300 кПа).
G1000 или G650: как сделать выбор
Рабочие диапазоны расходов обоих исполнений указаны в паспортах, и мы сравниваем их с данными вашего объекта. Но логика выбора понятна заранее.
- G1000 — если пиковое потребление выходит за возможности G650, на площадке работают несколько мощных потребителей одновременно или в ближайшие годы запланировано расширение;
- G650 — если пик укладывается в его диапазон с разумным запасом, а летом или ночью нагрузка заметно падает;
- в пограничных случаях решает минимальная нагрузка: слишком большой типоразмер хуже работает на малых расходах, поэтому летний минимум проверяем обязательно.
Если сомневаетесь, пришлите помесячные данные о потреблении за год — по ним видно и пик, и провалы нагрузки. Отдельно укажите планы по новому оборудованию: комплекс такого класса ставят надолго, и запас под будущую нагрузку лучше заложить сразу, чем через несколько лет менять узел учёта.
От заводов до газозаправочных объектов
Среди мест установки модели указаны производство, организации и АГЗС. На газозаправочных объектах расход меняется рывками: в часы пик газ отбирается интенсивно, затем следует пауза. Комплексу с большим запасом по максимуму такие перепады не страшны, а дистанционная передача позволяет оператору следить за балансом без выезда.
На заводах и крупных котельных PRO G1000 обычно становится главным коммерческим прибором на вводе. Коррекция PTZ — по давлению, температуре и коэффициенту сжимаемости — даёт объём в стандартных условиях, именно в нём ведутся расчёты с поставщиком газа. Зачем нужно такое приведение, рассказано в статье о термокоррекции. Применимость на конкретном вводе подтверждает проект газоснабжения.
Каналы связи и интеграция
| Канал | Для чего используют |
|---|---|
| 2G, GPRS/GSM 900/1800 | удалённая передача в систему учёта компании или диспетчерскую |
| RS-485 | подключение к контроллеру и системе диспетчеризации на объекте |
| RS-232 | локальный обмен данными при обслуживании |

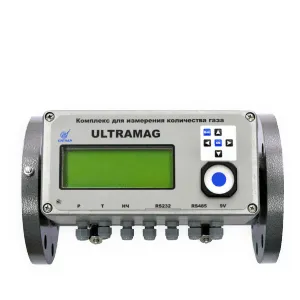

По описанию производителя, комплексы ULTRAMAG поставляются единым модулем: вычислитель с дисплеем и клавиатурой, ультразвуковой измеритель расхода и датчики давления и температуры уже объединены, а измерительно-вычислительный блок работает на автономном питании. Это сокращает число соединений и упрощает компоновку узла учёта. Комплектацию конкретного экземпляра сверяем по паспорту.
Как проходит поставка на объект
- Вы присылаете запрос с проектом или заполненным опросным листом: профиль расхода, рабочее давление, DN, температура газа, место установки, прямые участки, схема передачи данных.
- B2B-отдел проверяет соответствие G1000 нагрузке и при необходимости сравнивает его с G650.
- Вы получаете коммерческое предложение; цену и наличие уточняем по телефону или в Telegram.
- Документы — паспорт, сертификат и другие — уточняем при заказе; доставка — по Ташкенту и в регионы Узбекистана.
- Монтаж, настройку вычислителя, пусконаладку и опломбирование выполняет только специализированная организация по проекту.
Вся линейка производителя — на странице Ultramag, другие решения для крупных объектов — в разделе промышленных расходомеров газа. О том, как устроен коммерческий учёт на предприятиях, читайте в статье о промышленном учёте газа.
